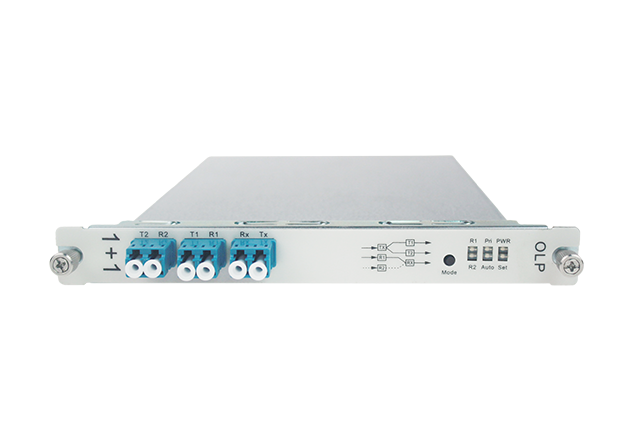

光线路保护设备是我司开发用于光纤线路备份的保护系统,它采用了先进的光路自动切换模块是一种应用于光纤通信领域作主、备光路切换的光器件,能自动识别主、备系统光路信号状态,进行光路瞬时切换,从而能保障主用光缆发生全阻障碍时,保护系统运行正常,提高运营商的服务质量。 OLP被广泛运用于各种干线的主备保护和各种不同的光路切换的网络。它的优点在于光信号可以在光线路中被直接转化利用,体积小、经济安全,所以被运用于众多光传输领域。
参数 | 指标 | ||
1+1保护 | 1:1保护 | ||
工作波长 | 1310 ± 50 nm or 1550 ± 50 nm 或双窗口 | ||
插入损耗 | T1 (T2) →Tx | <3.8dB | < 1.2 dB |
Rx →R1 (R2) | <1.2dB | < 1.3 dB | |
回波损耗 | > 45 dB | ||
串扰 | > 55 dB | ||
波长相关损耗 | < 0.1 dB@C or L Band < 0.2 dB@C and L Band | ||
偏振相关损耗 | < 0.1 dB | ||
光强监控范围 | TX:-30 to +25 dBm RX: -50 to 10 dBm | ||
监控光强精确度 | ± 0.5 dB | ||
监控光强分辨率 | 0.1 dB | ||
切换时间 | < 25ms | < 50ms | |
切换类型 | 掉电保持 | ||
工作寿命 | 1,000,000 cycles | ||
连接器类型 | LC/PC(或用户自定义) | ||
外形尺寸(19 inch) | 4U: 438mm (W) × 177 mm (H)× 350 mm(D) 1U:438mm (W) × 44 mm (H)× 350 mm(D) | ||
功耗 | 1U: < 15 W (满配) 4U: < 80W (15插盘) | ||
网管接口 | 2个SFP光接口,2个RJ-45以太网接口,本地Console口和级联口 | ||
工作温度 | -10 to 60 °C | ||
储运温度 | -20 to 75 °C |
保护方式图解

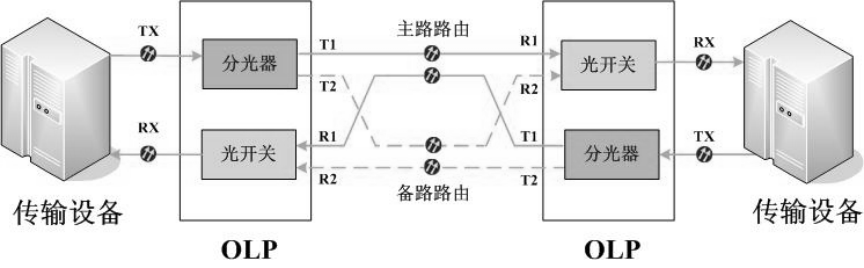

(1) 1+1

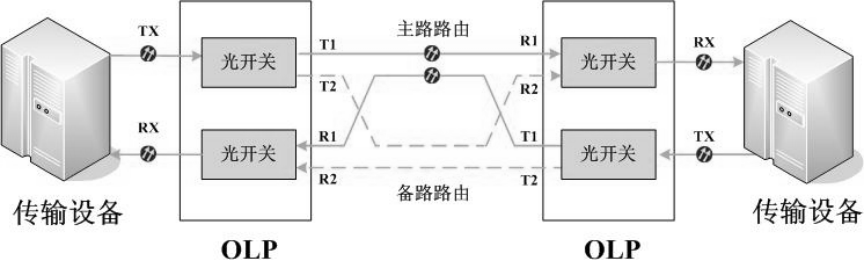

(2) 1:1
接口光路状态指示灯显示
切换阀值功率和报警阀值功率可通过设备LCD屏幕或网管通道设置
具有两种工作模式:自动返回主路模式和无自动返回模式
接收端的主设备切换时间有自动、强制手动和远程切换
自动切换时间:1+1<25ms,1:1<50ms
双电源冗余,支持热插拔
具有WEB,CLI,SNMP远程网管功能
