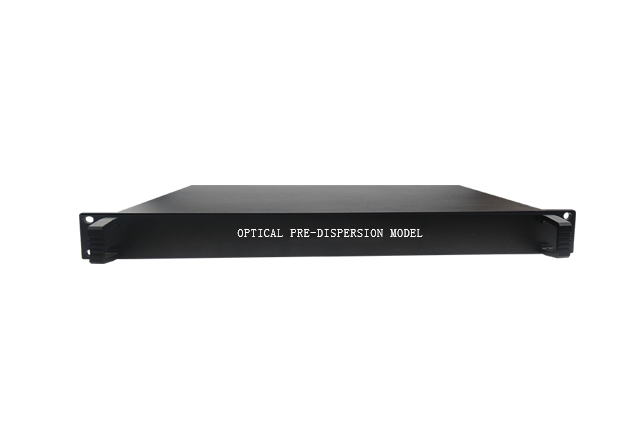

DCM色散补偿器具备斜率补偿功能，它能够为标准单模光纤（G.652）在C波段内进行宽波段的色散斜率补偿，使系统残余色散得到优化。它基于成熟可靠的光纤工艺，可提升光传输系统的性能。在1550nm波长的色散范围可以达到-10至-2100ps/nm,并可提供中心波长和色散有特殊要求的产品。
参数 | 单位 | 数值 | |||
mim | typical | max | |||
色散值 | 10KM | ps/nm | -320 | -318 | -340 |
20KM | -336 | -330 | -346 | ||
40KM | -650 | -670 | -690 | ||
60KM | -970 | -1000 | -1030 | ||
80KM | -1300 | -1340 | -1380 | ||
100KM | -1630 | -1680 | -1730 | ||
120KM | -1950 | -2010 | -2070 | ||
中心波长 | nm | 1550.12 | |||
反射带宽 | nm | 0.4 | |||
20KM | dB | 3.5 | |||
40KM | 5.2 | ||||
60KM | 6.8 | ||||
80KM | 8.0 | ||||
100KM | 9.5 | ||||
120KM | 11.5 | ||||
偏振模色散 | ps | 1.0 | |||
偏振相关损耗 | dB | 0.5 | |||
波长稳定性 | nm | 0.07 | |||
包装 | 266*236*43mm (Module) | ||||
1U rack | |||||
Note:
(1) 插入损耗为应用波段(1525nm-1565nm)内的最大值.
(2) 偏振模色散为在波段内用琼斯矩阵法测量的平均差分群时延
(3) 其他补偿长度的模块可根据要求提供
DWDM系统宽波段色散补偿和极低的残余色散
G.652光纤C波段100%斜率补偿（标准值）
低插入损耗
低偏振模色散
性能指标通过Telcordia GR-2854-CORE标准认证
可靠性通过Telcordia GR-1221-CORE标准认证
可提供不同的包装样式、连接器类型和跳线长度
