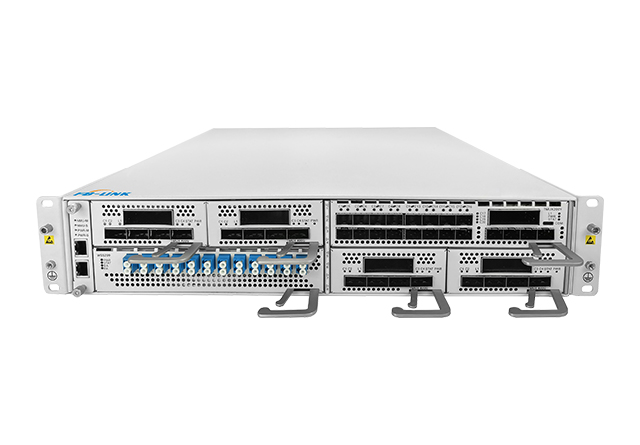

2U DCI-BOX OTN 设备

DCI-OTN是中恒智创自主研发的高速率波分传输产品,业务盘支持多业务、大容量传输组网应用,主要定位于运营商和互联网企业数据中心机房互联,也可应用于本地网/城域网汇聚层和接入层长途网的各种传输应用。机箱仅为2U,具备8个通用业务槽位,单槽位性能灵活扩展,可满足不同业务需求,采用先进的硬件建构,无中板设计,提离设备通风散热能力,单板卡交换容量可达800Gbps,整机最大支持3.2Tbps电层处理能力,为用户提供各种不同容量、不同传输距离、智能化业务应用的传输解决方案。

产品参数

属性

规格列表

单系统最大容量

4波、8波、16波、40波、48波、80波、96波

波长(频率)范围

DWDM:1529.16nm-1567.14nm(191.3THz-196.05THz)

单波容量

100G/200G/400G且三速平滑升降级;相干检测接收,QPSK/16QAM/16QAMPS调制技术;

业务接入类型

OTN:ODU2,ODU2e,ODU3,0DU4
Ethernet:1OGbE,40GE,1OOGbE
SDH:STM-64

物理网络拓扑结构

链型、星型、环型

环境要求

工作温度

-10C-70

存储温度

-40C-80

相对湿度

5%-95%无凝结

尺寸

440(W)x88(H)x420(D)(mm)

散热

前进风,后出风,4+1FRU风扇

结构

—体化机箱,19英寸机架

电源要求(标值)

交流电源(AC)电压范围:支持90V-264V50/60HZ
直流电源(DC)电压范围:支持-36V-60V

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<500W


产品特点

模块化设计,按需配置,平滑升级。AC/DC电源及风扇均是模块化设计,支持热插拔,根据需求可以灵活更换。

超大容量,超高密度。在紧凑的2U平台上可以支持3.2Tbps线路侧接入,实现双向3.2Tbps的电层处理能力。可有效地将传输容量扩展到单纤3.2Tbps(单波400Gx8波),每2U机架高达3.2Tbps的处理容量。

超低能耗。单载波400G相干DSP和光子集成技术,包括CFP2-DCO和终端光学技术。

省空间模块化光层功能。实现各种光层器件的模块化,小型化,灵活实现光层业务。

支持多载波技术,大大提高了频谱利用率,并能与任何其他第三方光平台传输系统无缝交互。

前进风后出风设计,AC/DC供电,合理的高宽深设计,适配数据中心机房的服务器机架要求,可与服务器共架部署。

运维简单:基于SDN化设计理念,提供开放的APls,可在任何IT操作环境中快速自动化和集成,实现快速的服务部署。

支持基于SNMP统一网管平台,网管方式CLl(telnet及console)、Web、NetRiver(图形化界面)
