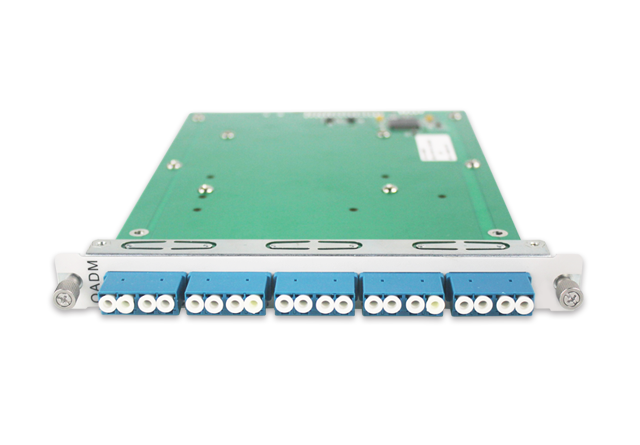

中恒智创推出的MDU合分波板卡主要用于CWDM或DWDM波分系统中，完成1~18个光波长的复用和解复用功能。可以将不同波长的光复用至一根光纤上或者将复用在同一根光纤的多个光信道按波长分开。采用了先进的光学薄膜滤光技术，具有低插入损耗、优秀的通道一致性、高可靠性等一系列优点，通道数量可根据客户需求定制。
功能 | 说明 | ||||
光通道数 | 2 | 4 | 8 | 16 | 18 |
通道插入损耗 | ≤1.2dB | ≤1.8dB | ≤2.6dB | ≤4.5dB | ≤5.0dB |
占用槽位数量 | 支持OTNS8600全系列机箱，占用1槽 | 支持OTNS8600全系列机箱，占用2槽 | |||
工作波长范围 | CWDM：1271nm~1611nm DWDM：C Band（100GHz） | ||||
通道中心波长 | ITU-T Grid | ||||
线路侧光纤数量 | 支持线路侧单纤或双纤应用场景 | ||||
平坦度 | ≤0.5dB | ||||
相邻通道隔离度 | ≥30dB | ||||
非相邻通道隔离度 | ≥45dB | ||||
回波损耗 | ≥50dB | ||||
方向性 | ≥55dB | ||||
光接口 | LC/UPC | ||||
最大功耗 | 3W | ||||
MTBF | ＞10万小时 | ||||
低插入损耗
高隔离度
宽透射波长
宽透射波长
高通道隔离度
高稳定性和可靠性
