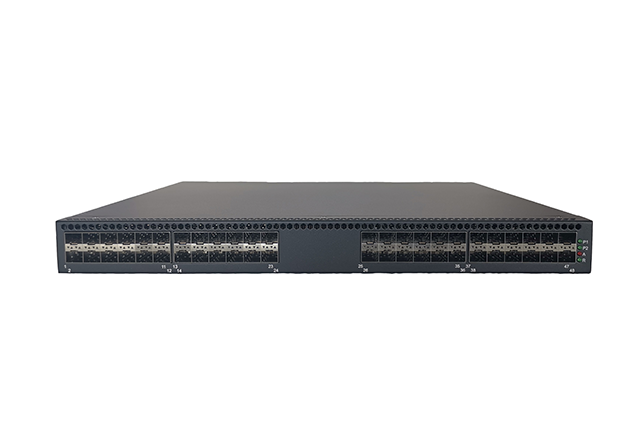

48口 10G 汇聚分流设备

FB-LINK推出的盒式分流器主要针对核心网络流量采集、过滤汇聚、负载均衡等应用。产品为1U高度,具有高可靠、高密度、高性能、低功耗等特点。产品为可集成48个10G接口,为用户提供性价比高和扩展性好的解决方案。

产品参数
整机形态19英寸,1U结构
数据接口48个10G
数据接口属性10G 接口:可支持10000BASE-LX/10000BASE-SX/10000BASE-T等多种介质SFP+模块(兼容千兆SFP光/电模块),支持分光器输出的链路接入
管理接口提供2个10/100/1000M自适应带外管理端口及一个串口
电源支持交流220V、直流-48V、直流240V(高压直流)供电,交/直流双路冗余电源供电
指示灯前面板LED状态指示灯提供当前状态的显示,如system状态,Power状态,每个业务端口的连接状态等
可维护1、设备设备需支持标准SNMP协议,通过SNMP协议可以对设备设备进行设置,支持至少V2c/V3版本。可支持接入网管系统进行设备的配置管理
2、设备支持通过SNMP查看设备基本信息和运行状态,同时能够提供trap告警
3、支持syslog日志推送
4、★支持输入端口瞬态流量测量功能,测量精度2ms,并提供图形曲线
5、支持web界面网管
性能1、设备时延指标要求为不超过10us
2、设备的数据准确性指标的要求为线速转发丢包率<10-12
3、设备应提供7*24小时的稳定运行
吞吐量1、在复制、ACL规则等应用条件下,所有千兆/万兆接口均支持线速收发
2、可以通过配置或者其他方式,支持设备直接级联,从而扩充处理性能
可靠性1、设备采用双路电源,1+1冗余
2、MTBF大于200000小时
3、设计寿命不低于10年
环境适应性长期工作温度10℃~45℃;湿度10%~90%
处理性能1、每U具备输入+输出端口数不低于24个
2、★每U分流处理能力不低于240Gbps,线速,可满负荷监控输出流量,总监控流量达240Gbps输入+240Gbps输出


产品特点

可识别VLAN报文,支持最多2个VLAN标签;可识别MPLS报文,支持最多6层MPLS标签

可识别隧道报文(GTP/VXLAN/NVGRE),并剥离隧道头部后输出内层报文

基本流量复制汇聚功能。可将采集的一路或多路网络流量进行复制并分发给不同的工具处理;可将通过不同网络端口采集的网络流量进行汇聚,并分发给单台工具处理;可将采集的多路网络流量进行汇聚之后同时复制成多份输出给不同的工具处理
流量过滤输出。可根据数据报文特征,对采集流量进行有效过滤,只将满足条件的流量分发给后端分析工具,其过滤条件应提供以下维度

过滤规则:

提供基于报文采集来源端口、五元组标准协议域、源/目的MAC地址、IP碎片标记、传输层端口范围、以太网类型字段、TCPFlag、数据包长度、固定偏移特征等对流量进行分类过滤转发

★单台设备最高支持8000条单元组过滤规则,或2000条5元组过滤规则。支持IPV4/IPV6

在配置基于规则的过滤采集输出时,规则条数不影响系统性能,均能达到64字节小包线速处理能力

支持隧道报文(GTP/VXLAN/NVGRE)内层IP 5元组过滤

支持基于黑白名单的IP包过滤

支持识别Vlan 、QinQ特殊类型的数据包,且能够对其进行过滤,Vlan字段的剥离、替换、添加等操作

负载均衡输出:提供对分类流量进行各种策略的负载均衡分发,需至少提供以下六种组合。支持隧道报文(GTP/VXLAN/NVGRE)内层或外层IP Hash。支持上下行对称Hash计算

使用SIP计算哈希值

使用DIP计算哈希值

使用SIP+SP计算哈希值

使用DIP+DP计算哈希值

使用SIP+DIP计算哈希值

使用SIP+SP+DIP+DP计算哈希值

IPV6规则提供。设备应提供IPV6地址、协议号、IPV6流标签等IPV6报文的规则进行分类过滤

支持基于IP层的DSCP分流、过滤和汇聚

系统应提供配置文件的导入和导出功能

系统应提供远程在线升级功能

设备必须支持8元组过滤,分流。八元组为常规IP 5元组+TCP Flag+payload长度+输入端口

设备的所有端口均可以灵活配置为输入输出,且同一个接口输入输出独立

设备支持UDF(特征码)规则,可根据数据报文特征,对采集流量进行有效过滤;位置可以从L3开始浮动偏移126位

设备支持输出流量复制,复制份数没有限制

输出口能够有断链保护功能,实现自动负载均衡,在同一端口组内的任一端口失效(DOWN)后提供将流量自动分配至组内其它正常(UP)端口,不需要人工干预重配置

数据包截短功能
