中恒智创波分设备助力中石化新疆分公司专网传输项目


       中国石油化工集团有限公司(以下简称中石化)的前身是成立于1983年7月的中国石油化工总公司。1998年7月,按照党中央关于实施石油石化行业战略性重组的部署,在原中国石油化工总公司基础上重组成立中国石油化工集团公司,2018年8月,经公司制改制为中国石油化工集团有限公司。中石化是特大型石油石化企业集团,注册资本3265亿元人民币,董事长为法定代表人,总部设在北京。中石化对其全资企业、控股企业、参股企业的有关国有资产行使资产受益、重大决策和选择管理者等出资人的权力,对国有资产依法进行经营、管理和监督,并相应承担保值增值责任。目前,中石化是中国最大的成品油和石化产品供应商、第二大油气生产商,是世界第一大炼油公司、第二大化工公司,加油站总数位居世界第二,在2020年《财富》世界500强企业中排名第2位。

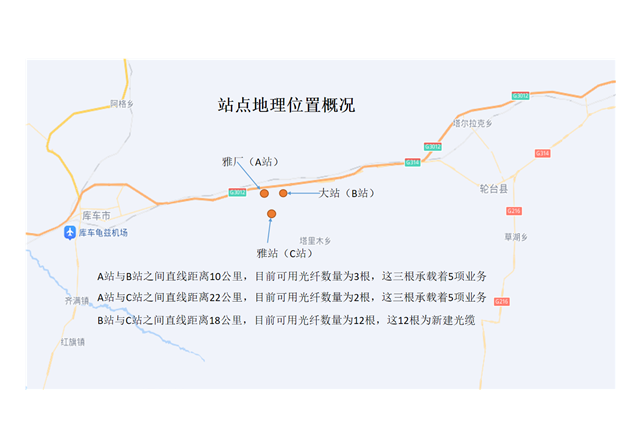

油田站点位置及光纤数量分布图



油田网络建设主要面临以下挑战

1)油田位处戈壁沙漠地段,几十年前跟随渠道地埋光缆资源有限,严重紧缺,若此时开挖地埋,耗时耗力,同时还需要投入大量资金成本;

2)传输业务类型:电话、IPTV、视频监控、网络(内网)、工控。除以上业务类型外,至少预留20个业务通道以供后期扩容备用。 光缆老化严重,纤芯损耗较大,同时传输距离较远;

3)地处偏远,专网要实现断电保护功能,长链路中的某一业务站点发生断电故障时,业务可以旁路绕过该故障点,并和下一业务站点互联,不影响专网其他站点的整体传输;

4)原有设备已逐渐老化,功能上无法满足现有用户对各项新业务的服务要求,既有的设备也无法进行升级改造工作;


全光网络的组成及传输方式

1)采用高度集成的有源波分设备组网,每个站点都可以实现上传下载业务。每台设备配置独立的内网IP,实现全站点可视化管理;

2)光纤扩容采用16通道的DWDM,电话、IPTV、网络(内网)、工控、视频监控。预留20个通道可供后期扩容使用;

3)在每个站点配置OTU业务板,可远程监控线路侧每个波分光模块的收发光情况,实现快速定位。在线路损耗高的站点添加EDFA光纤放大器,实现长距离通信;

4)在业务侧,通过千兆、万兆模块给客户提供上传下载业务,即每个站点客户需提供包含16个千兆和4个万兆端口的交换机对接业务的上传和下载;


油田网络改造升级的优势

       在西北油田的ABC三个站点架设中恒智创FBL-8600V,有效解决了新疆沙漠腹地移动通信、互联网等无法覆盖的地方;而且部分替代了原来费用昂贵的光纤铺设传输,建设周期缩短80%以上;有力提升了西北油田远程生产指挥能力,为西北油田稳油增气提供了支撑保障作用,被称为油田生产指挥的“千里眼”。未来,中恒智创传输设备将不断升级,将以更优的服务,助力更多的应用场景实现,为用户带来更佳的体验。
